- Buka ms office Excel dan klik sebelah pojok kiri atas cell (cell akan terseleksi semua)
- Tarik garis kolom sesuai tinggi baris (disini kami menggeser garis kolom sampai 22 px)
- Sheet dalam excel adalah kanvas gambar dengan perbandingan 1 CELL = 50cm (setengah meter)
Jadi jika Anda Memiliki Tanah Ukuran 7x17,5 maka anda perlu membuat kotak 14 kolom kekanan 35 baris kekiri
2. Membuat Gambar Luas Tanah

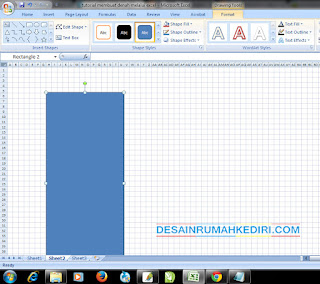

- Buat Rectanggle dari cell A1 ke sembarang cell mendekati cell N35 (ukuran tanah 7x17,5m) dengan klik Insert - Shape - Rectangle
- Zoom kanvas sehingga mudah dilihat
- Tarik rectangle sehinnga berakhir tepat di cell N35(ukuran tanah)
- Pindahkan rectangle tanah ke posisi lebih tengah
- Rubah Garis tanah dengan warna suka2 ( disini kami rubah dengan warna merah dan no fill untuk memudahkan membuat gambar ruangan)
- Garis tanah siap diisi gambar denah
- Buat Rectanggle dari cell A1 ke sembarang cell mendekati cell N35 (ukuran tanah 7x17,5m) dengan klik Insert - Shape - Rectangle
- Zoom kanvas sehingga mudah dilihat
- Tarik rectangle sehinnga berakhir tepat di cell N35(ukuran tanah)
- Pindahkan rectangle tanah ke posisi lebih tengah
- Rubah Garis tanah dengan warna suka2 ( disini kami rubah dengan warna merah dan no fill untuk memudahkan membuat gambar ruangan)
- Garis tanah siap diisi gambar denah


3. Membuat Denah

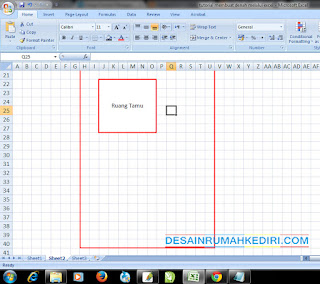

- Buat Ruang tamu ukuran 3x3m dengan membuat rectanggle (6 kolom 6 baris)
- Sesuaikan warna dengan keinginan
- Klik texbox klik rectangle dan beri keterangan Ruang Tamu
- Pindah sesuai keinginan (disini kami memberikan ruang untuk carport dan teras 6,5 m)
- Lanjutkan dengan membuat ruangan lain dengan cara copy Ruang tamu dan rubah ukurannya sesuai kebutuhan





4. Membuat Pintu dan Jendela
- Buat pintu dengan insert - shape - trianggle dan jendela dengan insert - shape - predefine flowcart
- Letakkan sesuai keinginan
- Tutup area kusen tanpa pintu dengan rectanggle border and fill putih Sehingga terbentuk seperti gambar
- Buat pintu dengan insert - shape - trianggle dan jendela dengan insert - shape - predefine flowcart
- Letakkan sesuai keinginan
- Tutup area kusen tanpa pintu dengan rectanggle border and fill putih Sehingga terbentuk seperti gambar


5. Memberi dimensi / Ukuran dan Hiasan Lain
- Buat garis dimensi dengan insert - line - double arrow
- Tuliskan dimensi seperti menulis biasa pada ms excel
- Lakukan pada ruangan yang lain
- Beri hiasan tumbuhan dan simbol interior jika perlu
- Buat garis dimensi dengan insert - line - double arrow
- Tuliskan dimensi seperti menulis biasa pada ms excel
- Lakukan pada ruangan yang lain
- Beri hiasan tumbuhan dan simbol interior jika perlu



Hasil

Sumber : http://www.desainrumahkediri.com/2015/09/tutorial-membuat-desain-denah-rumah.html
